用醋酸丁酯萃取青霉發酵液必須在酸性環境下進行，工藝要求醋酸丁酯和酸性水溶液的分離。 某廠生產的防爆型臥式螺旋排放沉降離心機，通過實際生產檢驗，成功分離液液兩相材料，打破了海外離心機的壟斷。 結合青霉素生產工藝的難點，通過介紹該離心機的工作原理和設備結構配置和功能分析，指出了離心機結構的性能要點。螺桿泵

隔爆型臥式螺桿排放沉降離心機(以下稱“離心機”)是一種全自動連續運行設備，在工業生產中應用非常廣泛。 青霉素提取液分離用離心機需要滿足醫藥行業生產質量管理規范( GMP )衛生等級的要求，確保耐壓結構的有效性，實現高效率的雙液相分離等許多限制，設備多為離心機企業壟斷，設備的購買和維護費用相當高。 離心機廠家自主研制生產隔爆型臥式螺旋排放沉降離心機，應用于某青霉素生產企業，其處理量和分離效果達到全進口型離心機水平。離心泵

1 .離心機的工作原理和結構

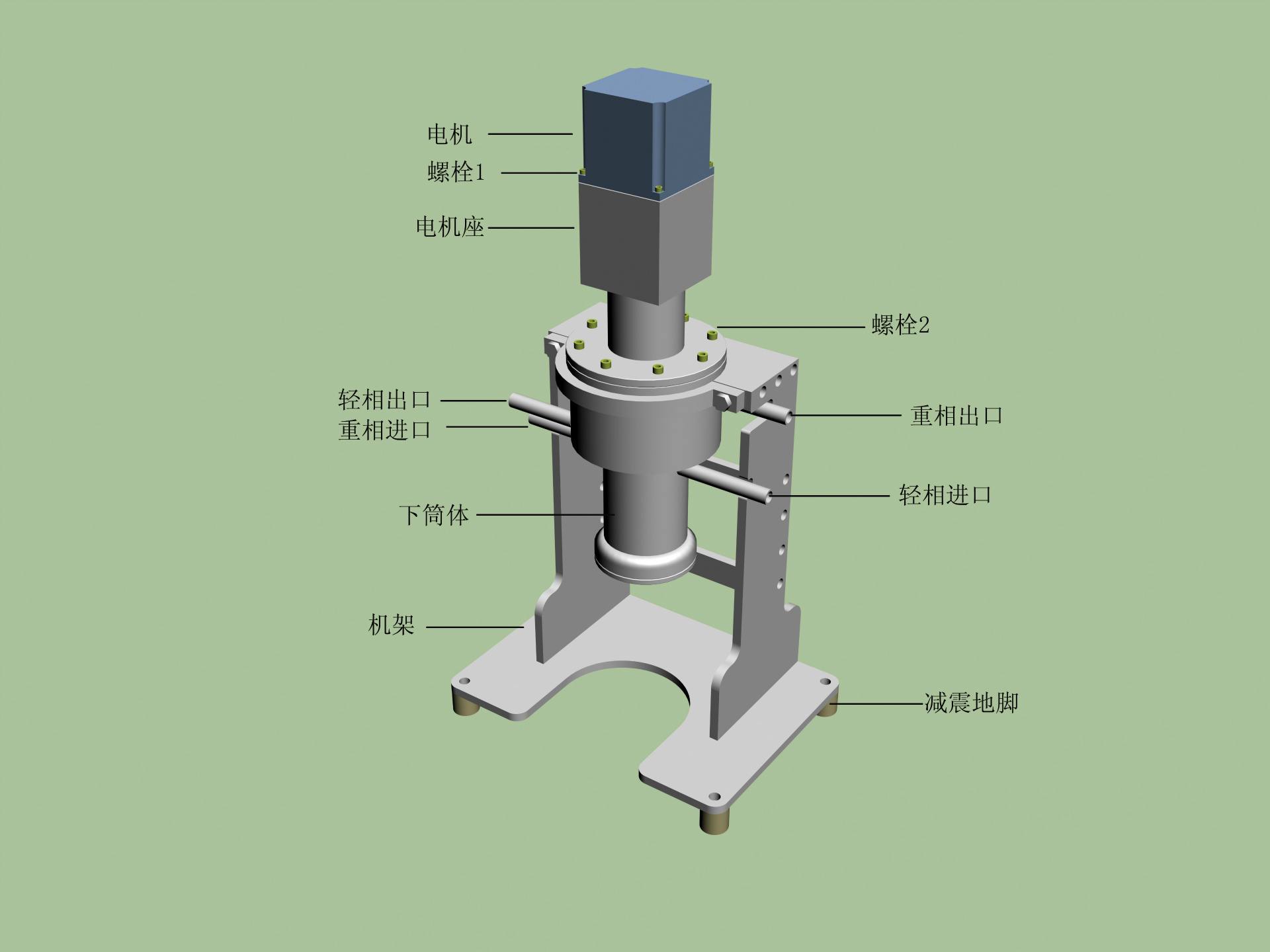

離心機的主要結構由滾筒、螺旋卸料器、差速器、傳動系統、耐壓防爆系統和底座組成。 滾筒提供離心力場，使人進入滾筒內壁的分離對象物在離心力的作用下迅速向徑向沉降。 其出液端結構能夠使液相材料沿著排液路徑排出滾筒，另一端設置的材料出口能夠通過螺旋葉片的推力將材料從滾筒排出。 螺旋卸料器可以將進料管輸送來的應分離的材料引導到滾筒內壁，其流線型在改變材料流動方向的同時，提前使材料在圓周方向上加速，減少材料進入滾筒后對材料沉降層的沖擊攪拌作用，不增加材料沉降時間。 耐壓防爆系統能夠充分隔離離心分離機的內部和外部，使外部空氣不進入離心分離機的內部，與易燃易爆氣體混合。計量泵

離心機的工作原理:醋酸丁酯、破乳劑和硫酸混合的青霉素發酵液從進料管進入人的螺桿卸料器的中空軸，經由螺桿卸料器筒體的出口進入滾筒。 在離心力的作用下，醋酸丁酯、水溶液(含水、破乳劑、硫酸)和發酵菌絲在旋轉滾筒內形成環狀材料層，密度小的醋酸丁酯(密度約0.88 g/mm3)形成內圈，靠近旋轉中心，從旋轉滾筒的一端溢出。 菌絲纖維、破乳劑、酸的水溶液從滾筒的另一端排出。

在設備結構修訂中優化死角部位，配置多線路清洗管，設置現場清洗( CIP )清洗程序，確保設備無殘留，滿足GMP的要求。管道泵

離心機之所以能夠實現兩相液體的分離，是因為螺旋擋板在離心力的作用下能夠實現歧管的平衡。 忽略溶液混合區和沉降過渡區的話，可以認為螺旋擋板的左側是分層兩相液體，上層是醋酸丁酯，下層是水溶液，螺旋擋板的右側是水溶液。 由于同一離心力，兩側的材料因密度而產生液位差，實現兩液相的分開排出。
